Генератор ледяной воды ГЛВ 40000


Стандартное исполнение
Установка поставляется в виде моноблока (конденсатор, холодильный агрегат, гидромодуль и термоизолированный бак-аккумулятор установленные на единую раму), а может представлять собой отдельные блоки с выносным конденсатором.
генератор ледяной воды принцип работы
Гидросхема генератора ледяной воды НАЖАТЬ
генератор ледяной воды глв40000 моноблок
генератор ледяной воды глв40000 раздельными блоками
генератор ледяной воды глв40000 гидромодуль

Генератор ледяной воды предназначен для мгновенного охлаждения горячего молока после пастеризации, мгновенного охлаждения сливок в маслообразователе или при приёмке теплого молока после надоя, рекомендуется для использования на молокозаводах, маслосырзаводах, а также молокоприемных пунктах. Успешно справляется с задачами по охлаждению сыворотки, соков, йогуртов, кефиров, кваса, пива и т.д.

Емкость изготовлена из нержавеющей стали AISI 304 (Италия).

Материал испарителя нержавеющая сталь AISI304 (Италия).

Размеры емкости 5500х2200х2500 мм (Дл х Ш х В).

Габариты установки 6500 х 2200 х 2600 мм (Дл х Ш х В), масса нетто не более 4 000 кг.

Изоляция емкости – экструдированный пенополиполиуретан, толщиной 100 мм.

Толщина наращиваемого льда — 50 мм. Масса накопленного льда 9 000 кг. “Запасенная” холодопроизводительность 833 кВт/час. Время регенерации льда — 12 часов. Длина змеевика 1 200 метра.

Компрессор 2 х Bitzer 4JE-15Y-40P, Pq = 65,3 КВт/час, при кипении фреона R404A = -10 ºС.

Воздушный конденсатор Lamel (г. Волжск, Россия).

Фреоновый контур производится из комплектующих Danfoss (KVR+NRD, GBC, NRV, KP), система зимнего запуска включена в стандартную комплектацию.

Шкаф управления для подключения агрегата к электрической сети, с установленной защитой от недопустимых режимов эксплуатации, контроллер управления, аварийный прессостат высокого и низкого давления на компрессор и реле высокого давления управления вентиляторами конденсатора методом пуск/остановка с автоматическим возвратом.

На каждую электрическую нагрузку устанавливается отдельный магнитный пускатель и тепловая защита, РНПП, реле времени, применяемые компоненты.

Автоматический контроль толщины льда.

Автоматический контроль уровня воды.

Циркуляционный насос на потребителя Calpeda/Wilo (Италия).

Система перемешивания (воздуходувка).

Потребляемая мощность установки — 28,7 КВт/час.

Документация: Паспорт, руководство по эксплуатации, схемы электрических подключений.

Установка заправлена фреоном, испытана и готова к эксплуатации.

Гарантия 12 месяцев.

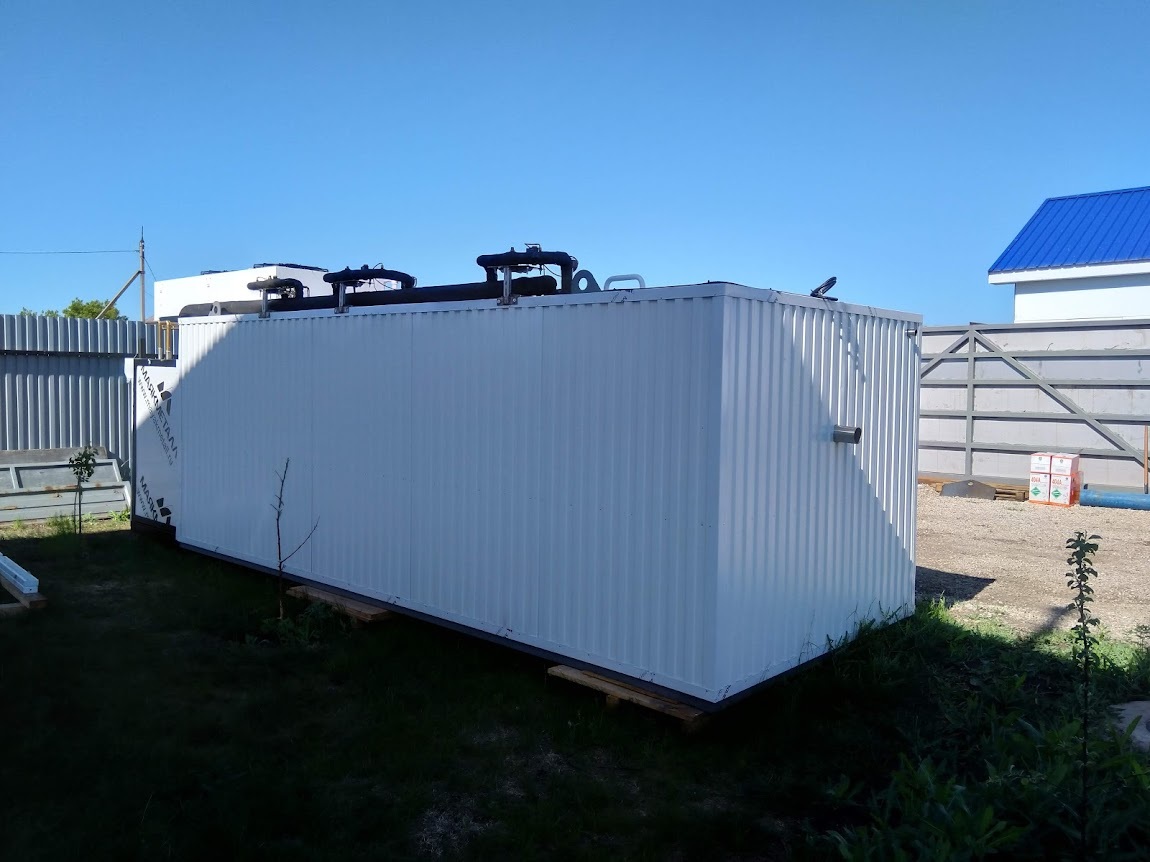

Уличное исполнение +

Термоизолированный бокс (сендвич-панель 100 мм) контейнерного типа для размещения холодильного агрегата и гидромодуля

Тепловентилятор для обогрева агрегатной, освещение

Роллворота по всей ширине агрегатной (см. фото)

СОСТАВ ХОЛОДИЛЬНОЙ СИСТЕМЫ СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

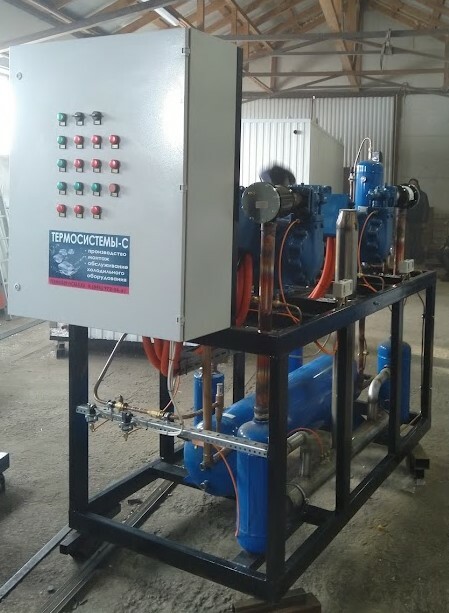

Холодильный агрегат- ТЭН подогрева масла в компрессоре - жидкостная линия (обратный клапан, разборный фильтр-осушитель, смотровое стекло, ресивер хладагента) всасывающая линия ( запорный вентиль, теплоизолированный отделитель жидкости, разборный фильтр ) - нагнетательная линия ( регулятор давления конденсации Danfoss KVR, запорный вентиль) - масляная система (маслоотделитель) - перепускная линия ((зимний запуск) запорный вентиль и регулятор давления в ресивере NRD Danfoss)
Гидромодульнасос WILO или CALPEDA, комплект запорной арматуры на входе и выходе, обратный клапан, сетчатый фильтр;
Щит управления IP54- пускозащитная аппаратура Schneider Electric, контроль напряжения трехфазной сети, индикация температурных и аварийных режимов, контроль работы гидромодуля, холодильного компрессора, вентиляторов конденсатора, испарителя ; - аварийный прессостат высокого и низкого давления на компрессор и реле высокого давления управления вентиляторами конденсатора методом пуск/остановка с автоматическим возвратом.
Автомат-ий контроль уровня воды- автоматический долив/перелив, датчики контроля уровня воды;
Система перемеш-ния- воздуходувка, с системой распределения воздуха внутри ёмкости;
Испаритель змеевиковый- труба из нержавеющей стали ( AISI 304 производство Италия ), по запросу применяется труба медная; - датчики контроля толщины льда;
Термоизолированная ёмкость- ёмкость из нержавеющей стали AISI304; - изоляция экструдированный пенополиуретан; - усиленный каркас;
