Генератор ледяной воды ГЛВ 15000


Стандартное исполнение
Установка поставляется в виде моноблока (конденсатор, холодильный агрегат, гидромодуль и термоизолированный бак-аккумулятор установленные на единую раму), а может представлять собой отдельные блоки с выносным конденсатором.
генератор ледяной воды принцип работы
Гидросхема генератора ледяной воды НАЖАТЬ
генератор ледяной воды глв15000

Генератор ледяной воды предназначен для мгновенного охлаждения горячего молока после пастеризации, мгновенного охлаждения сливок в маслообразователе или при приёмке теплого молока после надоя, рекомендуется для использования на молокозаводах, маслосырзаводах, а также молокоприемных пунктах. Успешно справляется с задачами по охлаждению сыворотки, соков, йогуртов, кефиров, кваса, пива и т.д.

Емкость изготовлена из нержавеющей стали AISI 304 (Италия).

Материал испарителя нержавеющая сталь AISI304 (Италия).

Размеры емкости 2300х2300х2200 мм (Дл х Ш х В).

Габариты установки 3300 х 2200 х 2500 мм (Дл х Ш х В), масса нетто не более 2 100 кг.

Изоляция емкости – экструдированный пенополиполиуретан, толщиной 100 мм.

Толщина наращиваемого льда — 50 мм. Масса накопленного льда 3 000 кг. “Запасенная” холодопроизводительность 278 кВт/час. Время регенерации льда — 11 часов.

Компрессор Bitzer 4PES-15Y-40P, Pq = 24,8 КВт/час, при кипении фреона R404A = -10 ºС.

Воздушный конденсатор Lamel (г. Волжск, Россия).

Фреоновый контур производится из комплектующих Danfoss (KVR+NRD, GBC, NRV, KP), система зимнего запуска включена в стандартную комплектацию.

Шкаф управления для подключения агрегата к электрической сети, с установленной защитой от недопустимых режимов эксплуатации, контроллер управления, аварийный прессостат высокого и низкого давления на компрессор и реле высокого давления управления вентиляторами конденсатора методом пуск/остановка с автоматическим возвратом.

На каждую электрическую нагрузку устанавливается отдельный магнитный пускатель и тепловая защита, РНПП, реле времени, применяемые компоненты.

Автоматический контроль толщины льда.

Автоматический контроль уровня воды.

Циркуляционный насос на потребителя Calpeda/Wilo (Италия).

Система перемешивания (воздуходувка).

Потребляемая мощность установки — 12,4 КВт/час.

Документация: Паспорт, руководство по эксплуатации, схемы электрических подключений.

Установка заправлена фреоном, испытана и готова к эксплуатации.

Гарантия 12 месяцев.

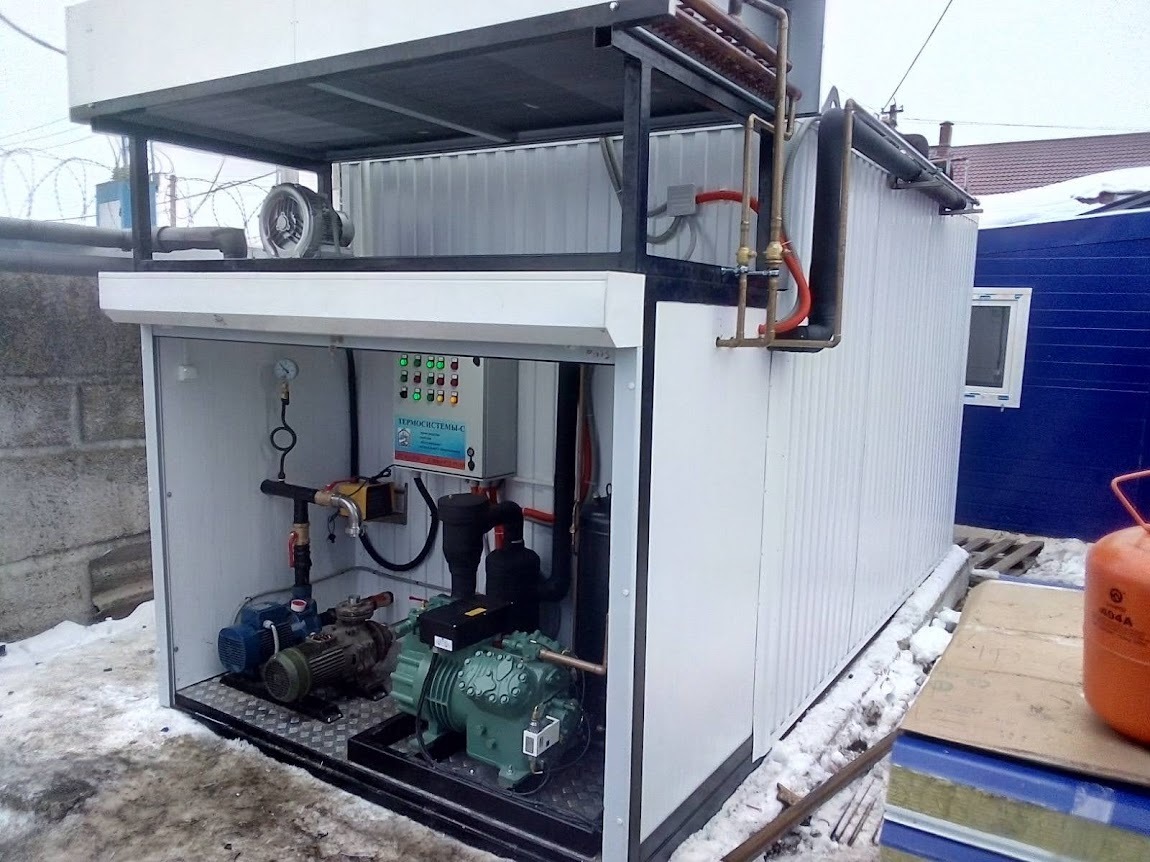

Уличное исполнение +

Термоизолированный бокс (сендвич-панель 100 мм) контейнерного типа для размещения холодильного агрегата и гидромодуля

Тепловентилятор для обогрева агрегатной, освещение

Роллворота по всей ширине агрегатной (см. фото)

СОСТАВ ХОЛОДИЛЬНОЙ СИСТЕМЫ СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Холодильный агрегат- ТЭН подогрева масла в компрессоре - жидкостная линия (обратный клапан, разборный фильтр-осушитель, смотровое стекло, ресивер хладагента) всасывающая линия ( запорный вентиль, теплоизолированный отделитель жидкости, разборный фильтр ) - нагнетательная линия ( регулятор давления конденсации Danfoss KVR, запорный вентиль) - масляная система (маслоотделитель) - перепускная линия ((зимний запуск) запорный вентиль и регулятор давления в ресивере NRD Danfoss)
Гидромодульнасос WILO или CALPEDA, комплект запорной арматуры на входе и выходе, обратный клапан, сетчатый фильтр;
Щит управления IP54- пускозащитная аппаратура Schneider Electric, контроль напряжения трехфазной сети, индикация температурных и аварийных режимов, контроль работы гидромодуля, холодильного компрессора, вентиляторов конденсатора, испарителя ; - аварийный прессостат высокого и низкого давления на компрессор и реле высокого давления управления вентиляторами конденсатора методом пуск/остановка с автоматическим возвратом.
Автомат-ий контроль уровня воды- автоматический долив/перелив, датчики контроля уровня воды;
Система перемеш-ния- воздуходувка, с системой распределения воздуха внутри ёмкости;
Испаритель змеевиковый- труба из нержавеющей стали ( AISI 304 производство Италия ), по запросу применяется труба медная; - датчики контроля толщины льда;
Термоизолированная ёмкость- ёмкость из нержавеющей стали AISI304; - изоляция экструдированный пенополиуретан; - усиленный каркас;
