Характеристики чиллера TSChiller-170, от 127 до 218 кВт

Производим чиллеры с 2007 года

Чиллер TSChiller - 170 — это холодильный агрегат, предназначенный для охлаждения жидких теплоносителей (вода, раствор этиленгликоля).

Чиллер может поставляться в следующем исполнении:

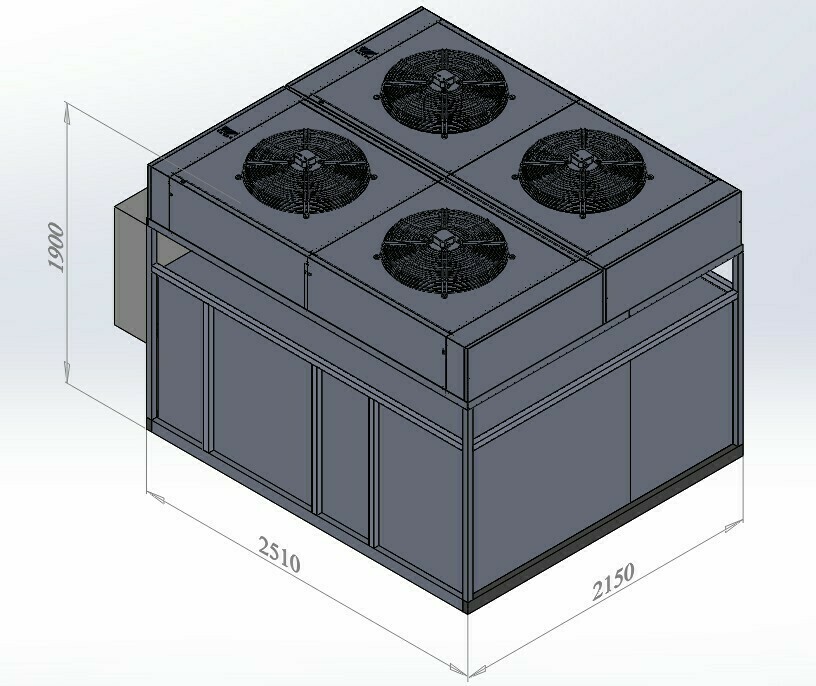

моноблок - агрегат, гидромодуль и конденсатор на единой раме

раздельного исполнения - агрегат, гидромодуль в помещении, выносной воздушный конденсатор на улице

Монтаж и ПНР под ключ

Температура охлаждённой жидкости 0° С, при Т окружающей 30° С, холодопроизводительность Qo 127,1 кВт, R407С

Температура охлаждённой жидкости +5° С, при Т окружающей 30° С, холодопроизводительность Qo 153,4 кВт, R407С

Температура охлаждённой жидкости +10° С, при Т окружающей 30° С, холодопроизводительность Qo 183,8 кВт, R407С

Температура охлаждённой жидкости +15° С, при Т окружающей 30° С, холодопроизводительность Qo 218,2 кВт, R407С

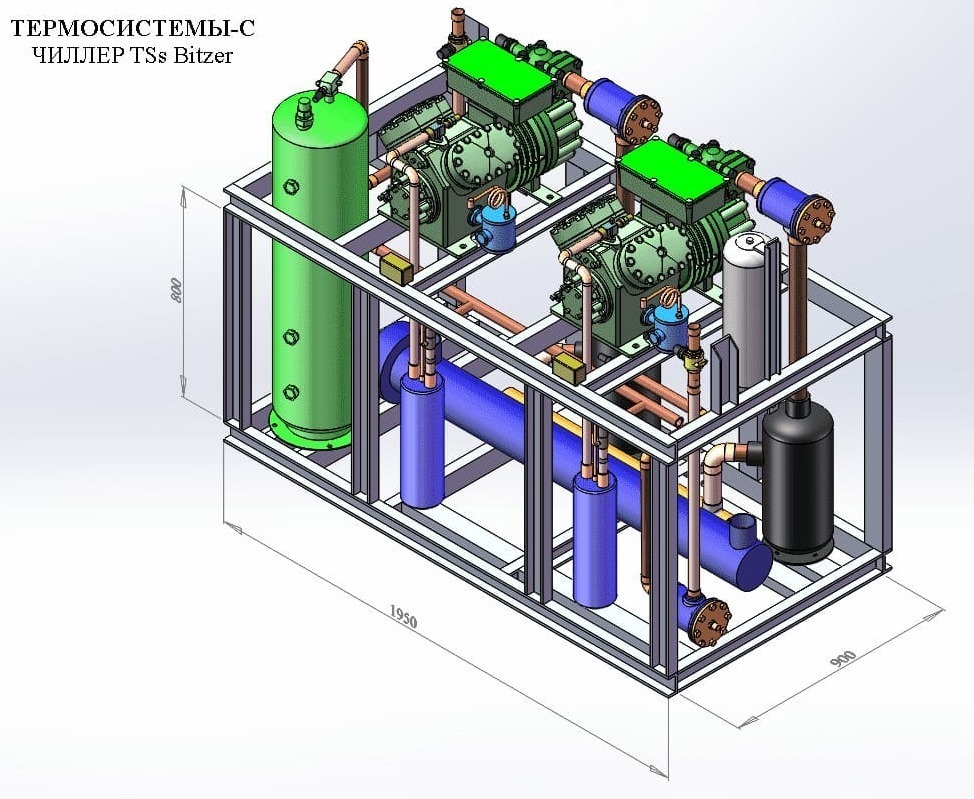

Компрессорно-ресиверный агрегат на базе компрессоров «Bitzer» (Германия), Frascold (Италия) или на базе спиральных компрессоров
ПараметрЗначение
Модель холодильного компрессора:Спиральные Invotech, Panasonic (Китай), винтовой или поршневой BITZER (Германия), Frascold (Италия)
Регулирование подачи хладагента, холодопроизводительностиМеханическое или Электронное РВ Carel
Количество компрессоров, штОт 2-х до 6-ти в зависимости от модификации
Холод. коэф.,COP5,4
Nпотр, кВтот 49 кВт до 62 кВт
Длина установки, мм3200
Ширина установки, мм1200
Высота установки, мм2200
Масса установки, кг1300
Объем емкости, лне менее 2500 л
Выделяемое тепло, кВт211
Количество вентиляторов, шт.6
Расход воздуха, м3/ч76500
Уровень шума, Дб67
Объем масла, л14
Объем заправки фреоном, кг~80
Производительность подающего насоса, м3/час62 / не менее 30 м3/час
Давление воды подающего насоса, бар3
Присоединительные размеры вход/выходФланец DN 80
Фреон:R407С
Тип компрессора:поршневой, винтовой полугерметичный или спиральный
Напряжение питание, ф-В-Гц~3-380-50
Температурный интервал для работы чиллера в стандартном режиме (если хладоноситель - вода) от +4°C до +15°C.
Окружающая температура до +35°C.
Гидромодуль состоит из теплоизолированной аккумулирующей емкости и насоса, снабжен системами управления и защиты.
Если холодопроизводительность чиллера превышает реальную потребность в холоде, компрессор переходит в режим повышенной частоты циклов "пуск-остановка", происходит преждевременный износ компрессора, а так же приводит к перегоранию электродвигателя. Один из вариантов решения данной проблемы это использование буферной накопительной ёмкости. Подключение накопительного бака увеличивает объем теплоносителя в системе и его общую накопленную холодопроизводительность, из-за чего возрастают интервалы между включением и выключением компрессора.
Расчетный диаметр трубопровода на подачу - не менее 50 мм.
В состав гидромодуля входит:
  • насос для хладоносителя фирмы «Calpeda» (Италия), «Wilo» (Германия);
  • металлическая теплоизолированная емкость с теплоизоляцией из пенополиуретана толщиной 50 - 80 мм;
  • реле протока «Danfoss» (Дания);
  • водяной фильтр грубой очистки на входе в испаритель;
  • электрический шкаф управления с индикацией аварийных режимов;
  • сливной вентиль;
  • электронный датчик уровня воды;
  • запорные вентили на входе и выходе гидромодуля;
  • манометр на линии подачи хладоносителя;
  • соединительные трубопроводы из пластика.
Защитные функции от замораживания:
  • Датчик низкого давления и датчик температуры воды на выходе из испарителя производят постоянный мониторинг параметров для предотвращения повреждения теплообменников.
  • В стандартную комплектацию утановки входит реле протока воды. При критическом уменьшении потока хладоносителя, проходящего через испаритель, подача электропитания к компрессору(ам) прерывается и на панели управления загорается сигнальная лампочка, оповещающая о аварийной ситуации.

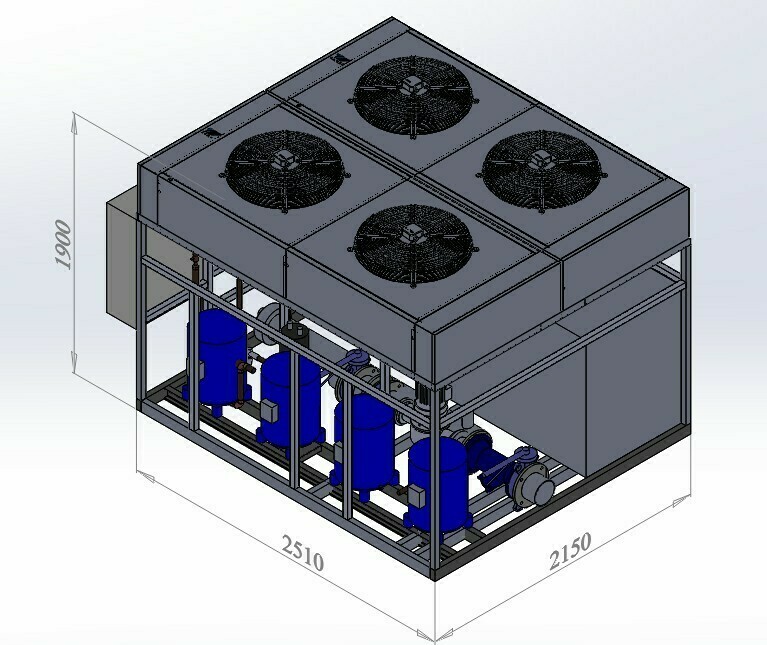

Состав холодильного модуля TSChiller - 170:
  • Компрессор(а): поршневой полугерметичный «Frascold» (Италия); поршневой полугерметичный «Bitzer» (Германия);
  • электронный терморегулирующий вентиль Carel;
  • система автоматического управления и контроля, на базе электронного процессора фирмы «Carel» (Италия), позволяющая задавать и поддерживать в автоматическом режиме требуемую температуру жидкости и предохраняющая установку от аварийных режимов работы;
  • конденсатор воздушного охлаждения «Lamel» (Россия);
  • насос для хладоносителя фирмы «Pedrollo», «Calpeda», «Wilo» (Италия);
  • теплоизолированная емкость;
  • реле протока;
  • испаритель теплоизолированный пластинчатый меднопаяный «Danfoss» (Дания);
  • заводская заправка фреоном R407C;
  • окрашенная, металлическая пространственная рама «ТЕРМОСИСТЕМЫ-С» (Россия);
  • съемные панели «ТЕРМОСИСТЕМЫ-С» (Россия);
  • Картер компрессора оснащен ТЭНом для подогрева масла в холодное время года, а электродвигатель имеет защиту от перегрева обмоток. Начиная с модели 4J-22(Y) в компрессор встроен масляный насос, к которому подключено реле давления масла. Компрессор комплектуется запорными вентилями;
  • Масляная линия: Трубопровод возврата масла в картер компрессора, смотровое стекло, запорный шаровой вентиль;
  • Всасывающая линия: Трубопровод, фильтр-очиститель, теплоизоляция, отделитель жидкости, запорный шаровой вентиль;
  • Жидкостная линия, слив с конденсатора: Трубопровод, запорный шаровой вентиль, обратный клапан;
  • Ресивер: Сертифицированный и соответствующий «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03). Применяемый к ХФУ, ГХФУ, ГФУ хладагентам, оснащен запорными вентилями на входе/выходе и предохранительным клапанном;
  • Перепусная линия (зимний запуск): дифференциальный клапан Danfoss NRD12, запорный вентиль;
  • Жидкостная линия: Трубопровод, фильтр-осушитель, смотровое стекло, запорный шаровой вентиль;
  • Система управления: Шкаф управления для подключения агрегата к электрической сети, с установленной защитой от недопустимых режимов эксплуатации, контроллер управления, аварийный прессостат высокого и низкого давления на компрессор и реле высокого давления управления вентиляторами конденсатора методом пуск/остановка с автоматическим возвратом;
  • Документация: Паспорт, руководство по эксплуатации, схемы электрических подключений.
  • Все агрегаты испытаны и проверены на заводе-изготовителе. Поставляются заправленными хладагентом.


Щит управления холодильным агрегатом
ПараметрЗначение
Степень защитыIP 66, IK 10
Материал корпусаcталь 08пс
ЦветRAL7035
Применяемые компоненты«Schneider Electric» (Франция)
Световая индикация аварийсеть/мотор/давление
Защита по напряжениюРНПП31M
Защита от частых вкл/выклреле времени
Защита от перегрева компрессораINT69
Автомат защиты компрессораMS116/MS132/MS165
Щит для подключения агрегата к электрической сети.
Обеспечивает управление гидромодулем, испарителем, компрессором и конденсатором, надежно защищает и предостерегает работу агрегата в недопустимых значениях эксплуатационных параметров. Имеет металлический корпус закрепленый на опорной раме. Шкаф собран на базе комплектующих фирмы «Schneider Electric» (Франция), соединен электрическими проводами и подключен ко всем элементам управления и автоматизации. Имеет световую индикацию: «Авария сети», «Авария ВД», «Авария КМ» и др.
